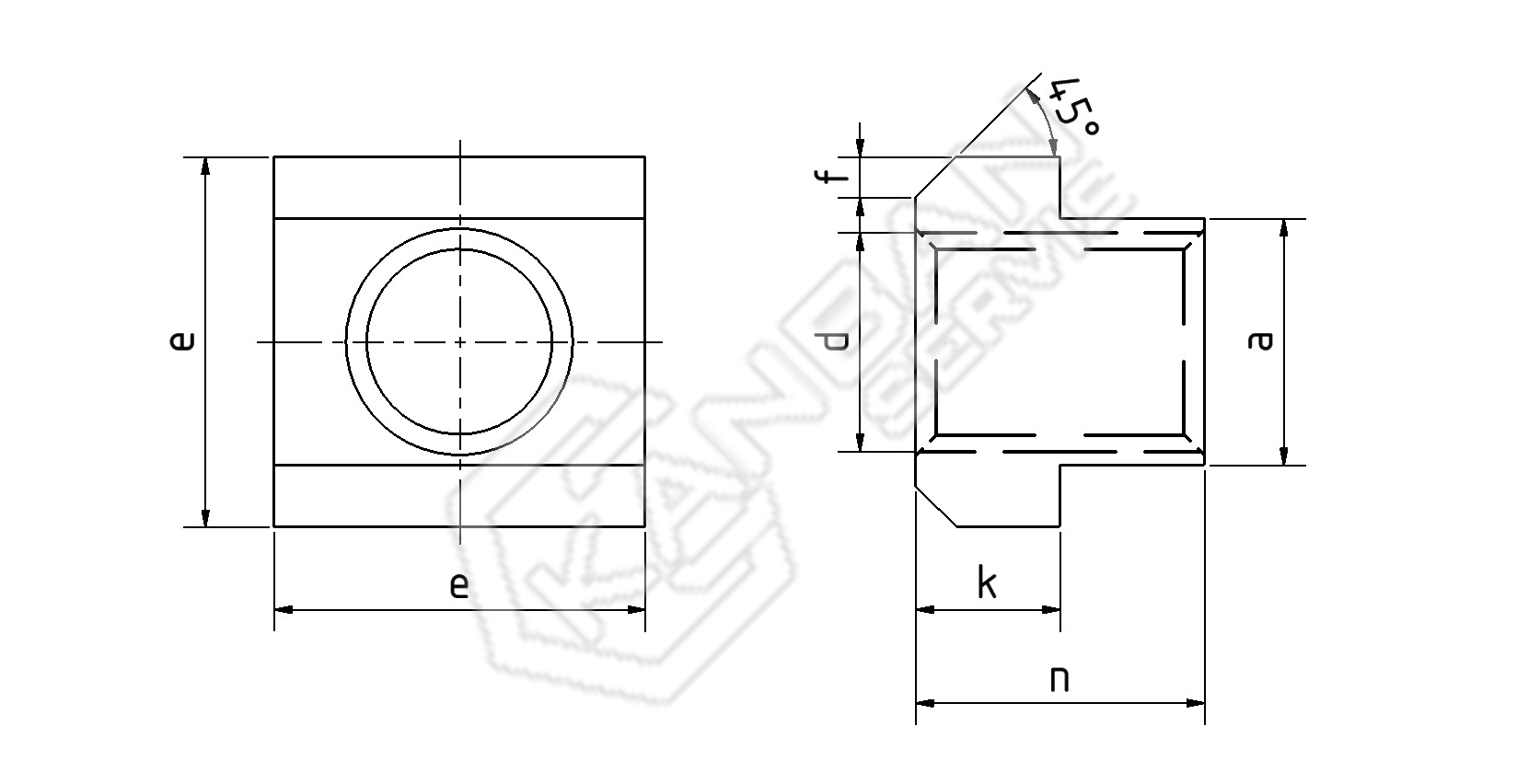

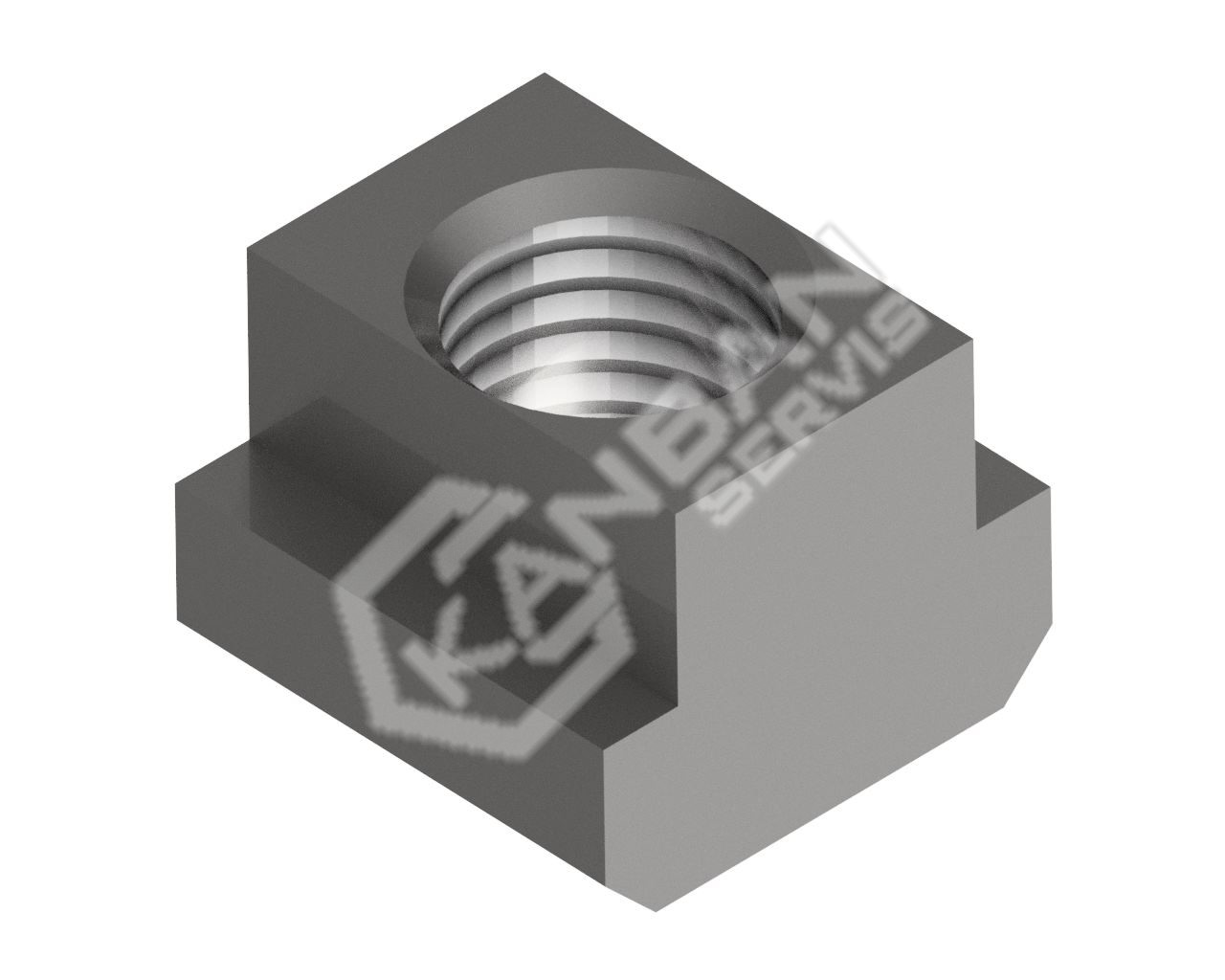

Rozměry dle DIN | rozměry v mm | ||||||
Závit d | M4 | M5 | M6 | M8 | M 10 | M 12 | M 14 |
a | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
e | 9 | 10 | 13 | 15 | 18 | 22 | 25 |
f | 1 | 1,6 | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 |
h | 6,5 | 8 | 10 | 12 | 14 | 16 | 18 |
k | 3 | 4 | 6 | 6 | 7 | 8 | 9 |
Závit d | M 16 | M 20 | M 24 | M 30 | M 36 | M 42 | M 48 |
a | 18 | 22 | 28 | 36 | 42 | 48 | 54 |
e | 28 | 35 | 44 | 54 | 65 | 75 | 85 |
f | 2,5 | 2,5 | 4 | 6 | 6 | 6 | 6 |
h | 20 | 28 | 36 | 44 | 52 | 60 | 70 |
k | 10 | 14 | 18 | 22 | 26 | 30 | 34 |
ČSN | 021529 |
Délka | 10 |
DIN | 508 |
ISO | 299 |
Pevnost | 10 |
Povrch/Materiál | Bez úpravy |
Průměr | M8 |
