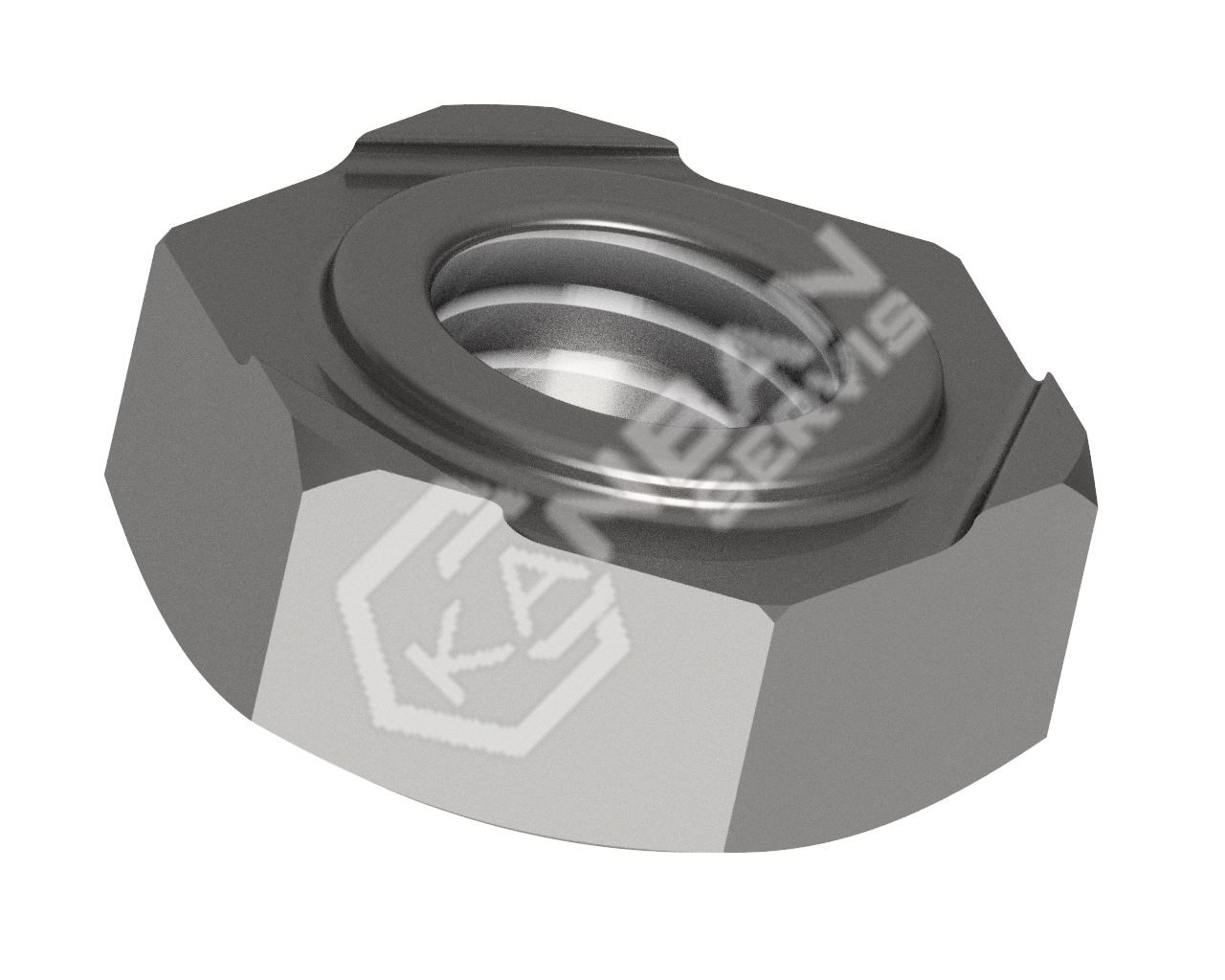

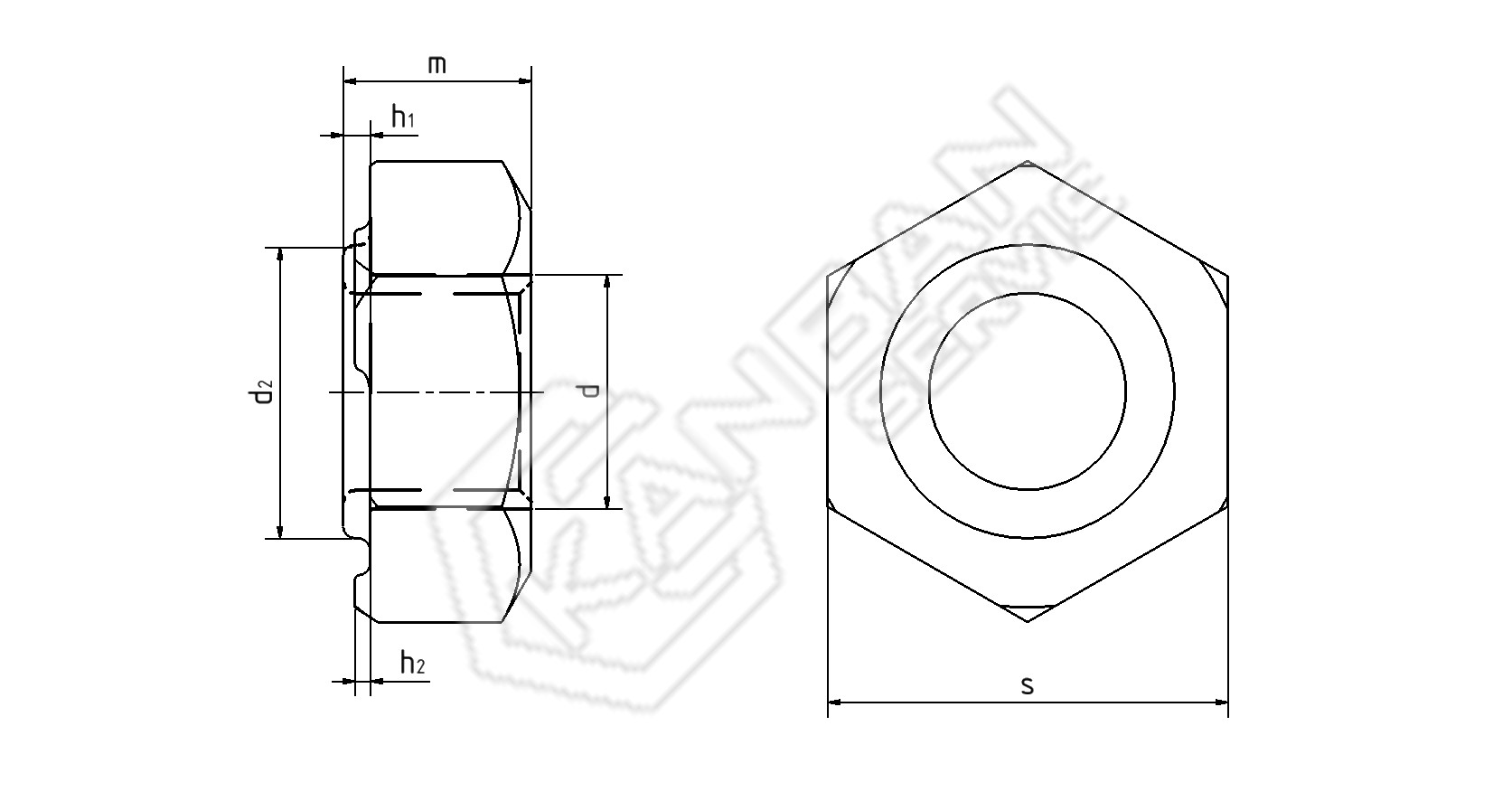

Rozměry dle DIN | rozměry v mm | |||||||||
Závit d | M3 | M4 | M5 | M6 | M7 | M8 | M 10 | M 12 | M 14 | M 16 |
d2 | 4,5 | 6 | 7 | 6 | 9 | 10,5 | 12,5 | 14,8 | 16,8 | 18,8 |
h1 | 0,55 | 0,65 | 0,7 | 0,75 | 0,8 | 0,9 | 1,15 | 1,4 | 1,8 | 1,8 |
h2 | 0,25 | 0,35 | 0,4 | 0,4 | 0,5 | 0,5 | 0,65 | 0,8 | 1 | 1 |
m | 3 | 3,5 | 4 | 5 | 5,5 | 6,5 | 8 | 10 | 11 | 13 |
s | 7,5 | 9 | 10 | 11 | 12 | 14 | 17 | 19 | 22 | 24 |
ČSN | 021455 |
DIN | 929 |
Povrch/Materiál | A4 |
Průměr | M4 |
