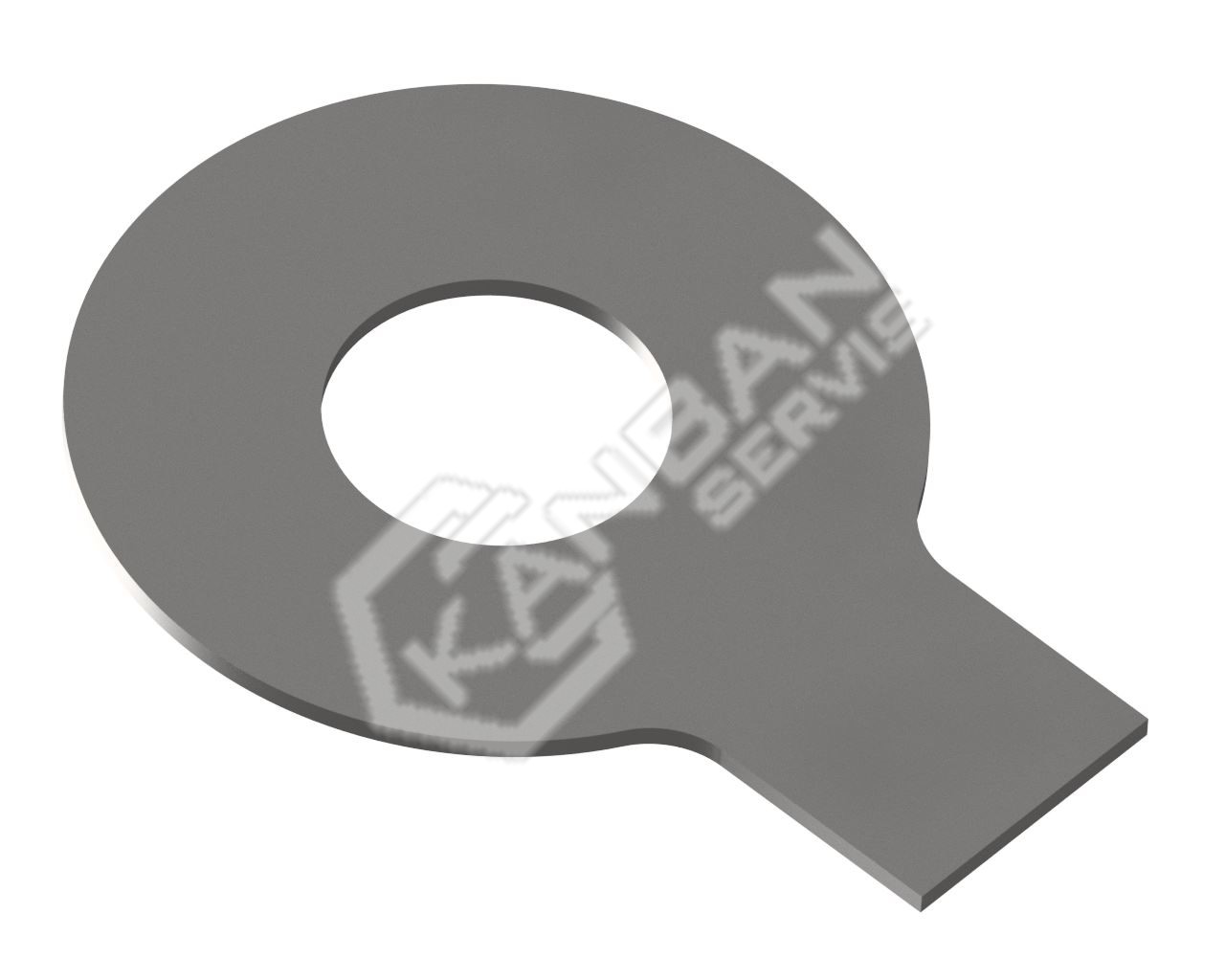

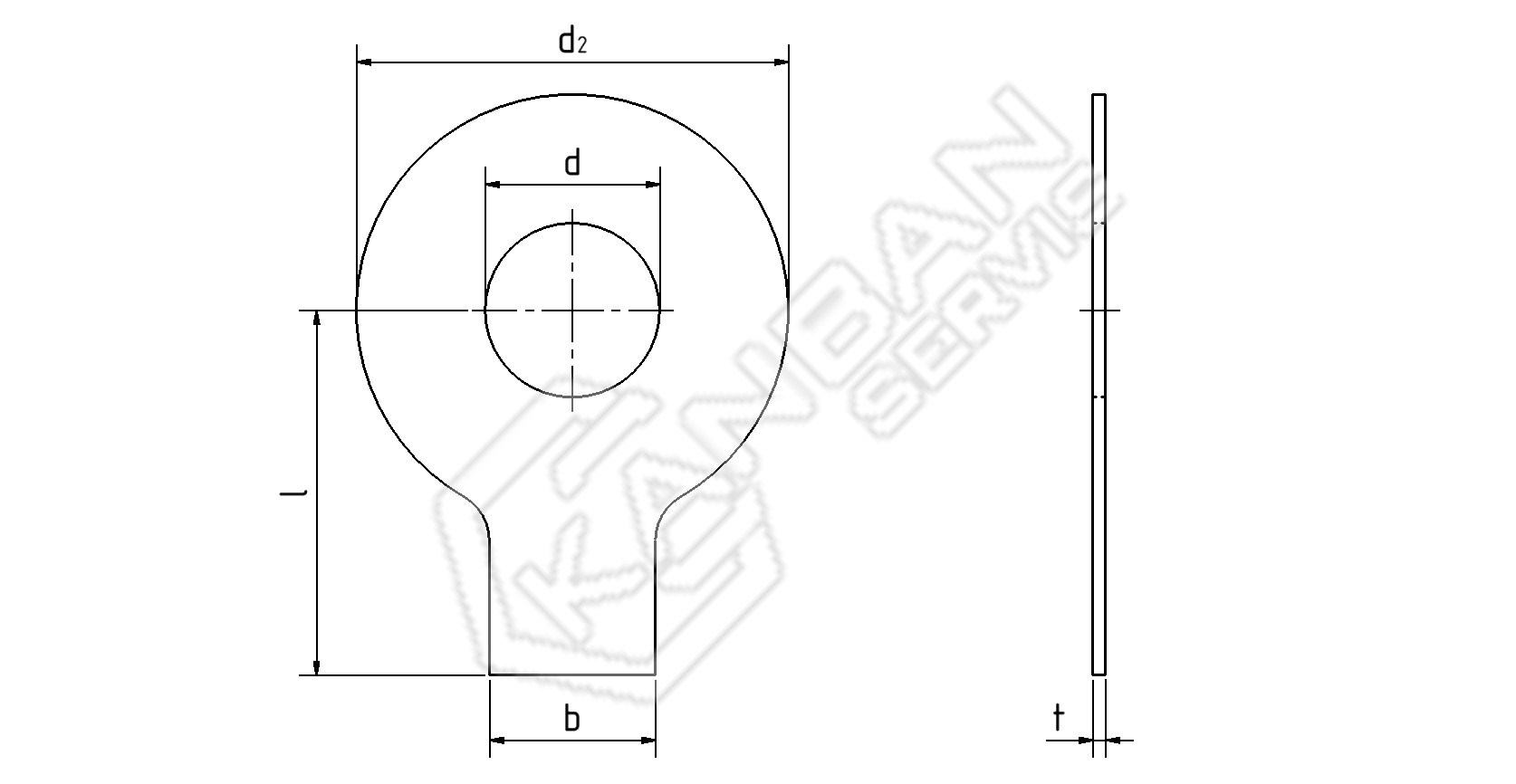

Rozměry dle DIN | rozměry v mm | |||||||||
Průměr d | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 |
Pro závit | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
d2 | 10 | 11 | 13 | 17 | 18 | 22 | 26 | 30 | 32 | 36 |
b | 4 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 12 | 15 |
l | 13 | 13 | 14 | 16 | 18 | 20 | 22 | 28 | 28 | 32 |
t | 0,35 | 0,35 | 0,35 | 0,5 | 0,5 | 0,8 | 1 | 1 | 1 | 1 |
Průměr d | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 | |
Pro závit | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |
d2 | 40 | 42 | 45 | 50 | 58 | 68 | 68 | 75 | 82 | |
b | 18 | 18 | 20 | 20 | 23 | 26 | 28 | 30 | 32 | |
l | 36 | 36 | 42 | 42 | 48 | 52 | 56 | 60 | 64 | |
t | 1 | 1 | 1 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
ČSN | 021751 |
DIN | 93 |
Povrch/Materiál | A4 |
Průměr | 13,0 |
