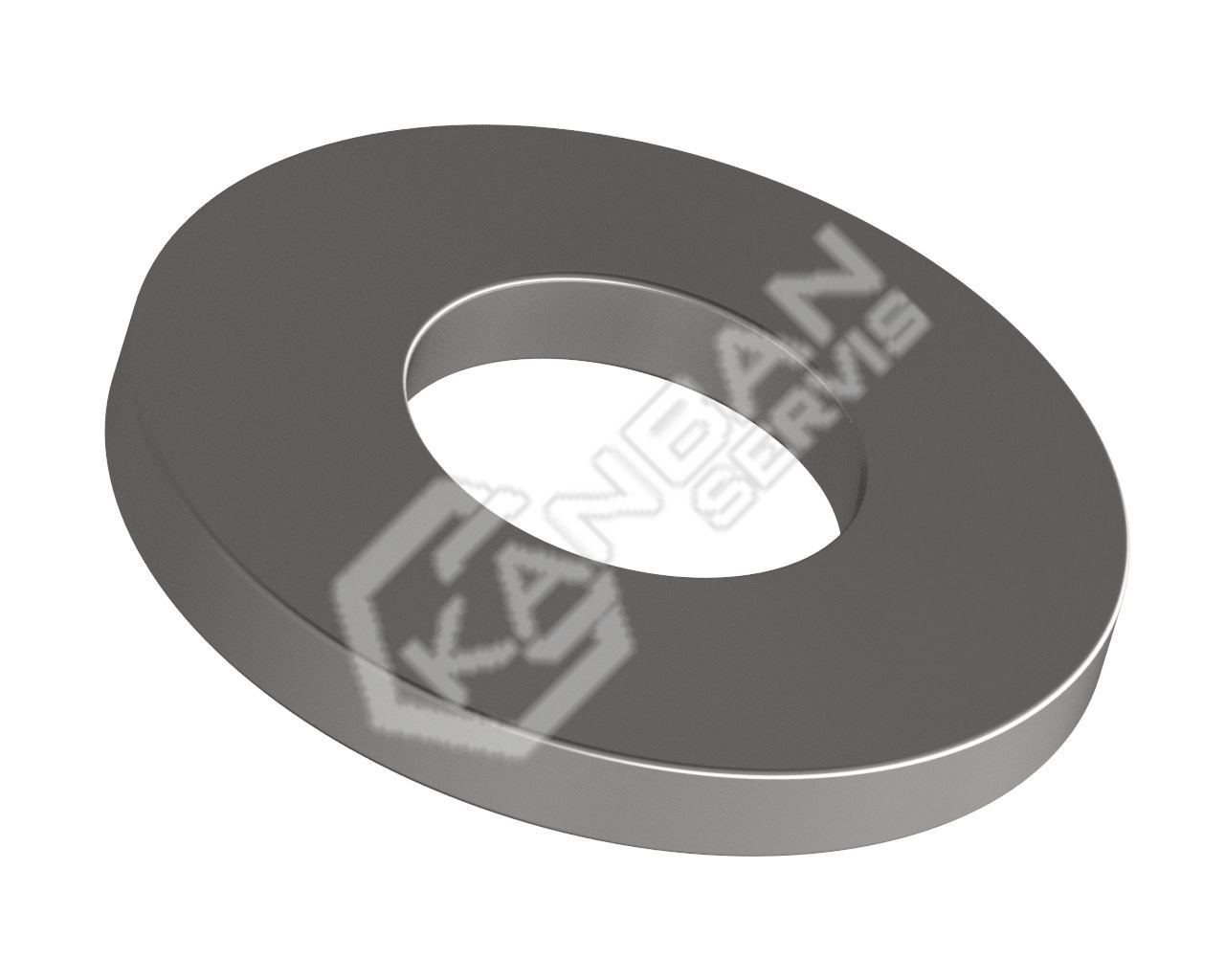

Podložka upínací DIN 6796 St pr.3,7
Cena na dotaz
Na dotaz

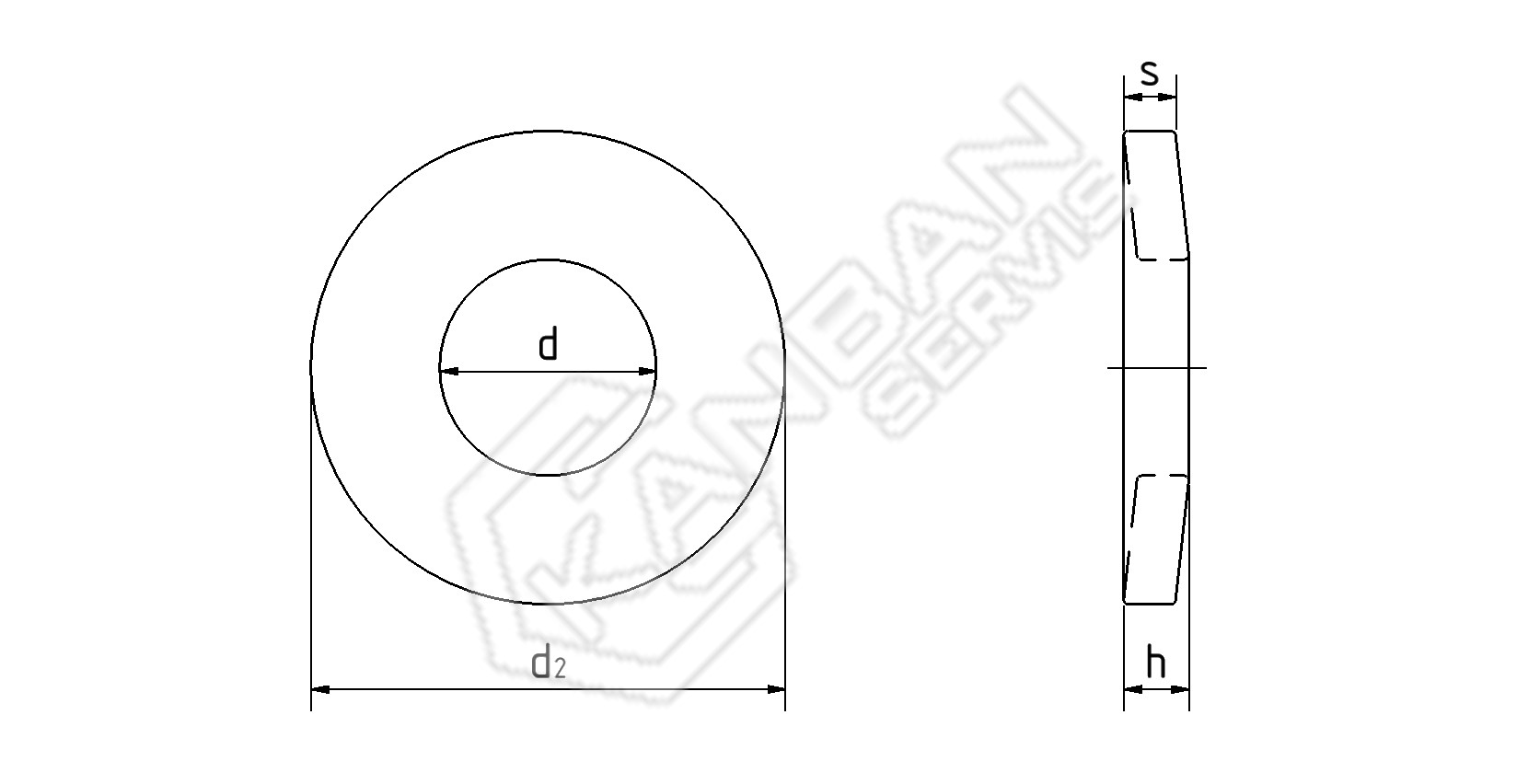

| Rozměry dle DIN | rozměry v mm | ||||||||||||
| Pto závit | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| Průměr d | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 6,4 | 10,5 | 13 | 15 | 17 | 19 | 21 |
| d2 | 7 | 8 | 9 | 11 | 14 | 17 | 18 | 23 | 29 | 35 | 39 | 42 | 45 |
| s | 0,6 | 0,8 | 1 | 1,2 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| h max | 0,85 | 1,06 | 1,3 | 1,55 | 2 | 2,3 | 2,6 | 3,2 | 3,95 | 4,65 | 5,25 | 5,8 | 6,4 |
| ČSN | 021731 |
| DIN | 6796 |
| Povrch/Materiál | Bez úpravy |
| Průměr | 3,7 |
Technické parametryParametry
