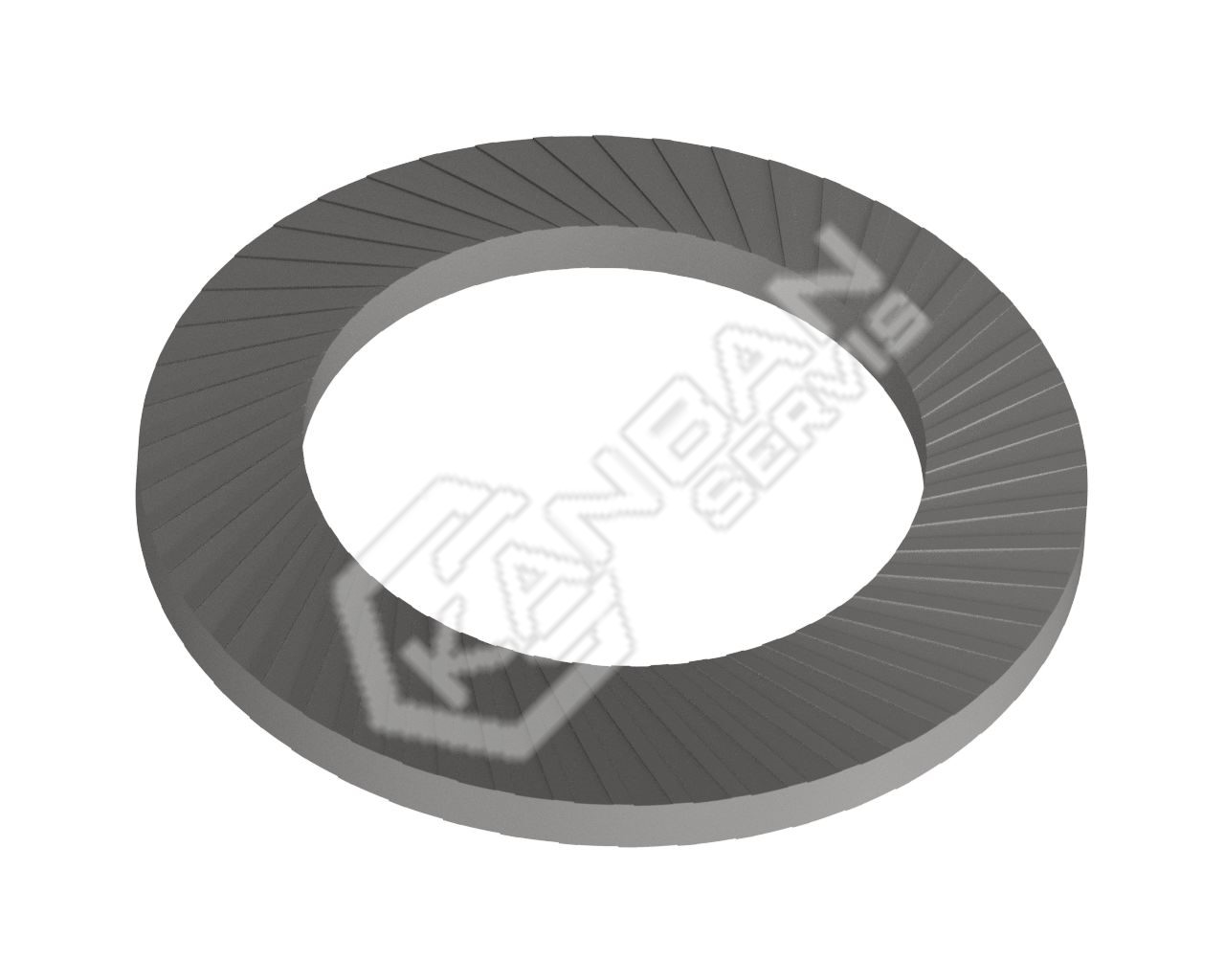

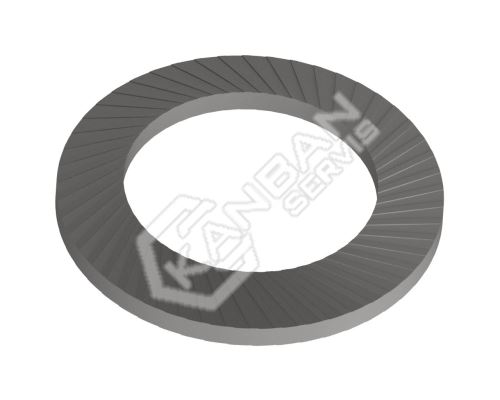

Podložka žebrovaná Schnorr Zn S8
Cena na dotaz
Tento produkt nelze zakoupit
PoptatSkladem externě

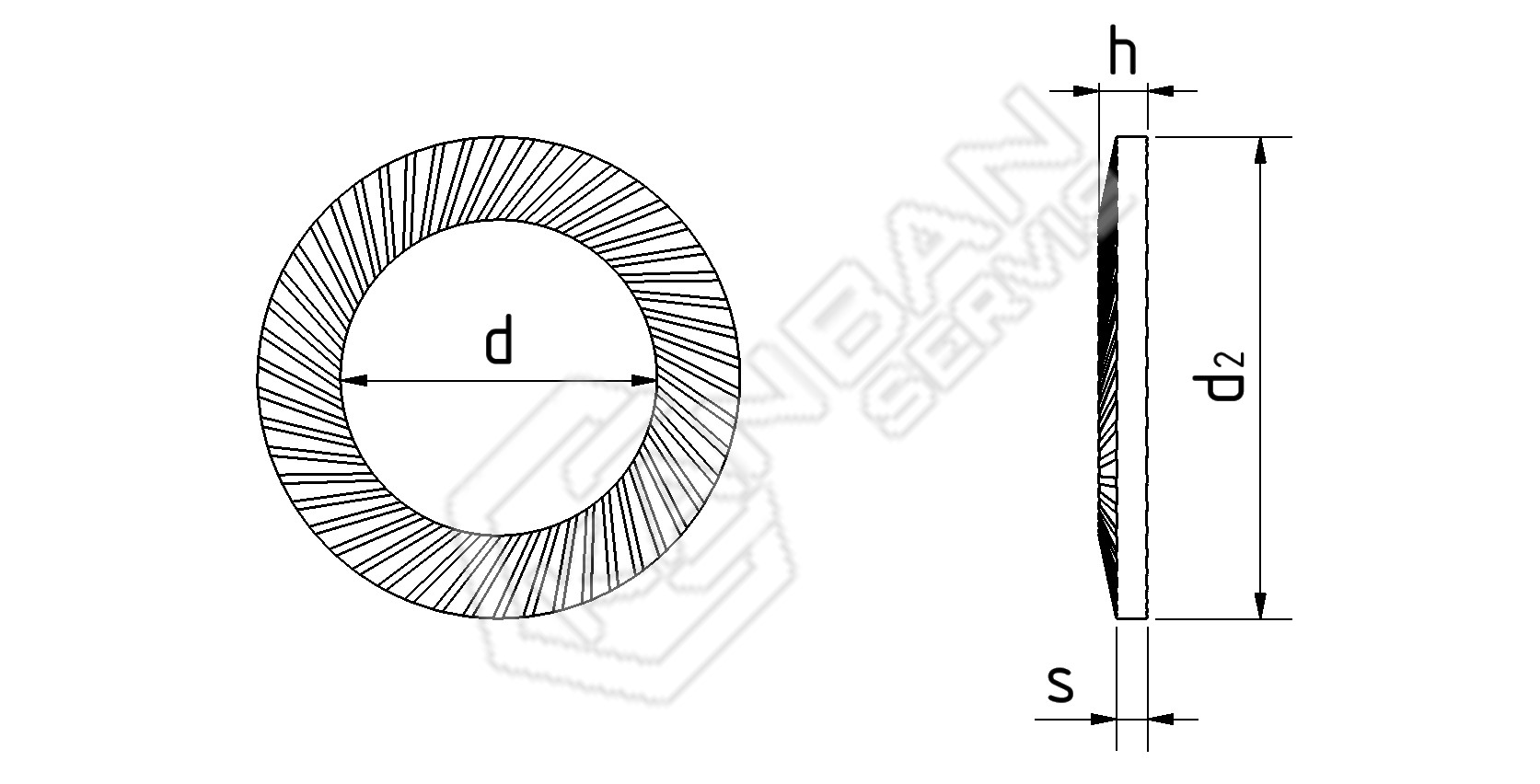

| Schnorr | rozměry v mm | |||||||||
| Pro závit | M2 | M 2.5 | M3 | M 3,5 | M4 | M5 | M6 | M7 | M8 | M 10 |
| Průměr d | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 |
| d2 | 4 | 4,8 | 5,5 | 6 | 7 | 9 | 10 | 12 | 13 | 16 |
| s | 0,35 | 0,45 | 0,45 | 0,46 | 0,6 | 0,6 | 0,7 | 0,7 | 0,8 | 1 |
| h max | 0,6 | 0,9 | 0,9 | 0,9 | 1 | 1,1 | 1,2 | 1,3 | 1,4 | 1,6 |
| Pro závit | M 12 | M 14 | M 16 | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 | M 36 |
| Průměr d | 13 | 15 | 17 | 19 | 21 | 23 | 25,6 | 28,6 | 31,6 | 38 |
| d2 | 18 | 22 | 24 | 27 | 30 | 33 | 36,0 | 39 | 45 | 54 |
| s | 1,1 | 1,2 | 1,3 | 1,5 | 1,5 | 1,5 | 1,8 | 2 | 2 | 2,5 |
| h max | 17 | 2 | 2,1 | 2,3 | 2,4 | 2,5 | 2,7 | 2,9 | 3,2 | 4 |
U provedení VS je tloušťka 2xS
| Povrch/Materiál | Zinek |
| Průměr | 8,4 |
| 3D velikost | 0,03 |
Technické parametryParametry
