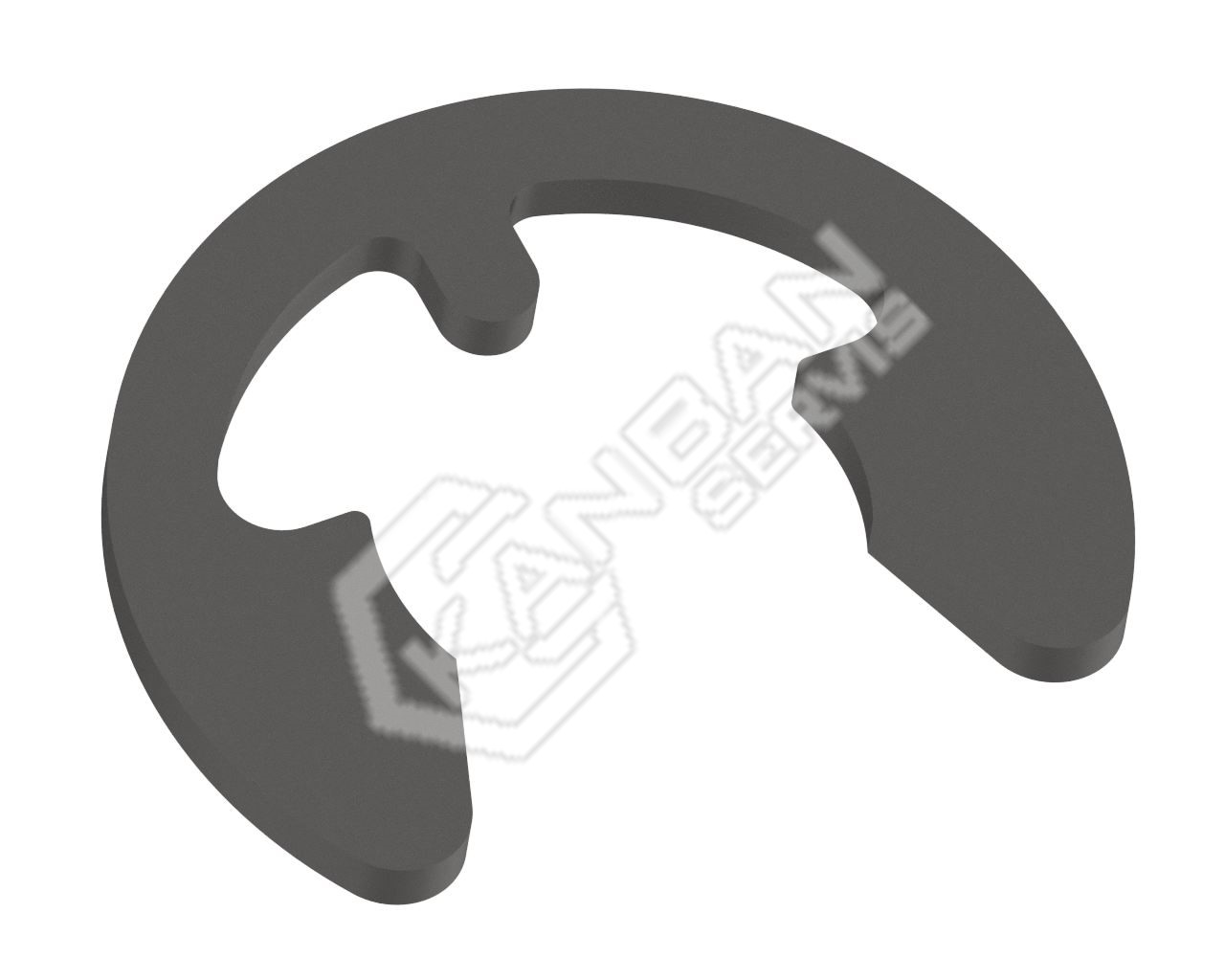

Pojistný třmenový kroužek DIN 6799 St pr.3,2x0,60

Pojistný třmenový kroužek DIN 6799 St pr.3,2x0,60
Pojistný třmenový kroužek DIN 6799 St pr.3,2x0,60
Pojistný třmenový kroužek DIN 6799 St pr.3,2x0,60
Cena na dotaz
Dostupnost:
Skladem
Kdy zboží obdržím, pokud nyní objednám?
Osobně v Ústí nad Orlicí:
pozítří
Přepravní společností:
čtvrtek 13.8
Kód000679900003200000
ParametryTechnické parametry
ČSN022929
DIN6799
Povrch/MateriálBez úpravy
Průměr3,2
Výška0.6

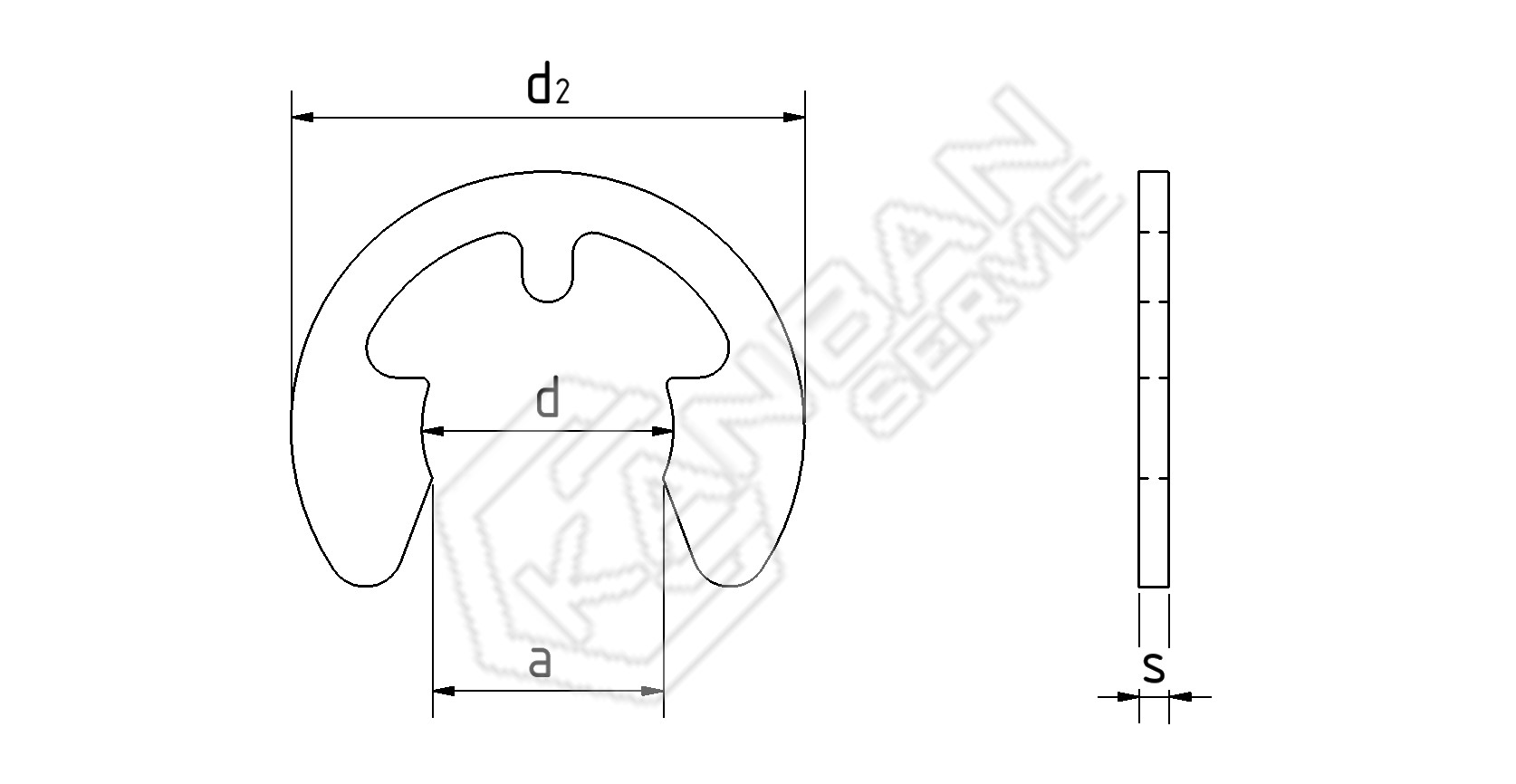

Rozměry dle DIN rozměry v mm
d 0,8 1,2 1,5 1,9 2,3 3,2 4 5 6     45
pro hřídel od-do 1-1,4 1,4-2 2-2,5 2,5-3 3-4 4-5 5-7 6-8 7-9
s 0,2 0,3 0,4 0,5 0,6 0,6 0,7 0,7 0,7
a 0,58 1,01 1,28 1,61 1,94 2,7 3,34 4,11 5,26
d2 max 2,25 3,25 4,25 4,8 6,3 7,3 9,3 11,3 12,3

d 7 8 9 10 12 15 19 24 30
pro hřídel od-do 8-11 9-12 10-14 11-15 13-18 16-24 20-31 25-38 32-42
s 0,9 1 1,1 1,2 1,3 1,5 1,75 2 2,5
a 5,84 6,52 7,63 8,32 10,45 12,61 15,92 21,88 25,8
d2 max 14,3 16,3 18,8 20,4 23,4 29,4 37,6 44,6 52,6

Některé rozměry normy ČSN nejsou shodné s rozměry uvedenými v tabulce.
