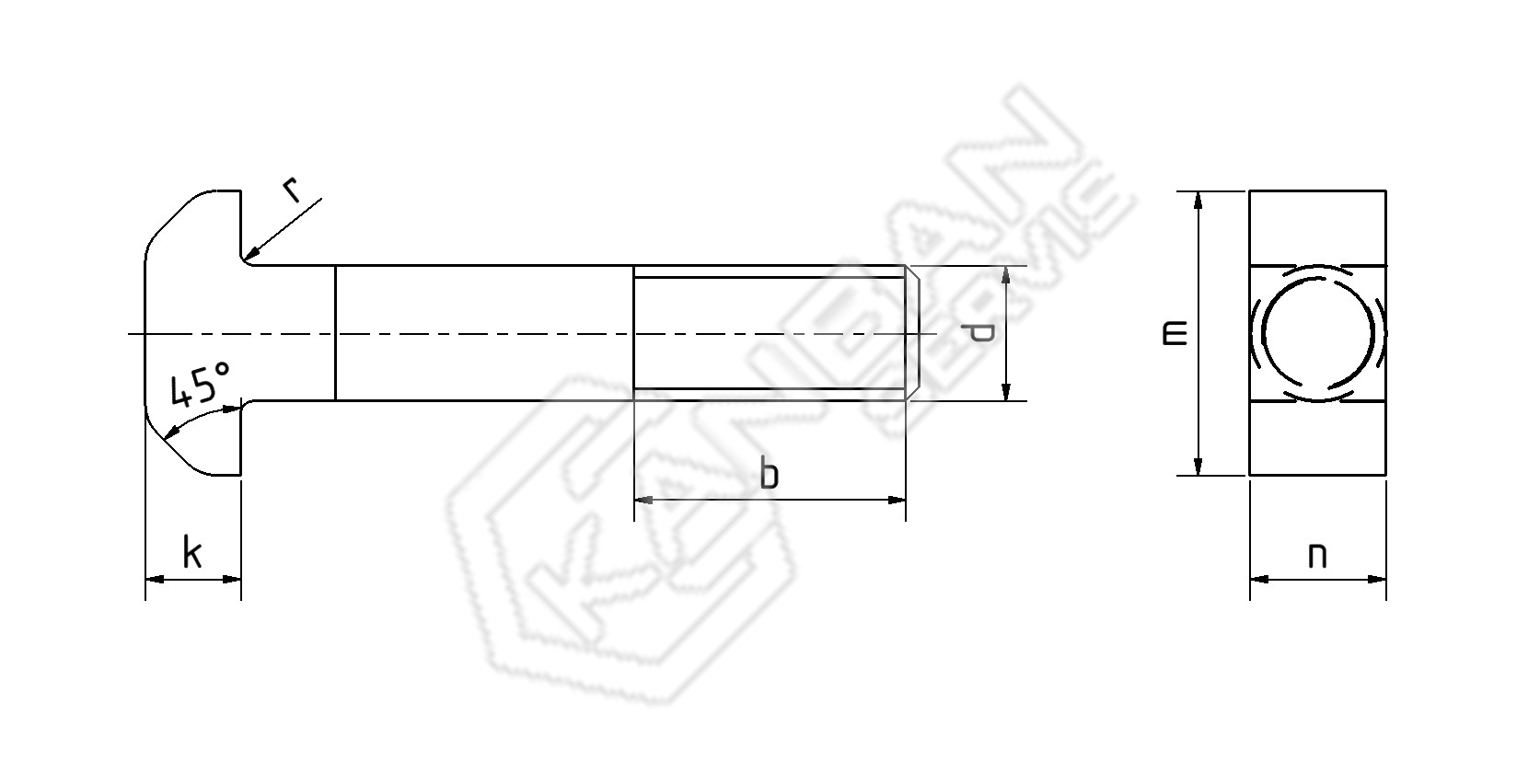

Rozměry dle DIN | rozměry v mm | ||||||||||
Závit d | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 | M 30 | M 36 | M 42 | M 48 |
b | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | 78 | 90 | 102 |
k max | 4,9 | 5,9 | 7,5 | 8,75 | 11,4 | 13,9 | 15,9 | 20 | 24 | 27 | 31 |
n max | 6,6 | 8,75 | 10,75 | 12,9 | 16,9 | 21 | 25 | 31 | 37,25 | 43,25 | 49,25 |
m max | 16,9 | 18,9 | 22 | 27 | 31 | 37,25 | 44,25 | 55,5 | 67,5 | 81,5 | 89,75 |
r | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 | 1,6 | 1,6 | 2 | 2 | 2 |
Typ A - s dříkem
Typ B - s dlouhým závitem
ČSN | 021343 |
Délka | 40 |
DIN | 186 |
Pevnost | 4.6 |
Povrch/Materiál | Zinek |
Průměr | M10 |
