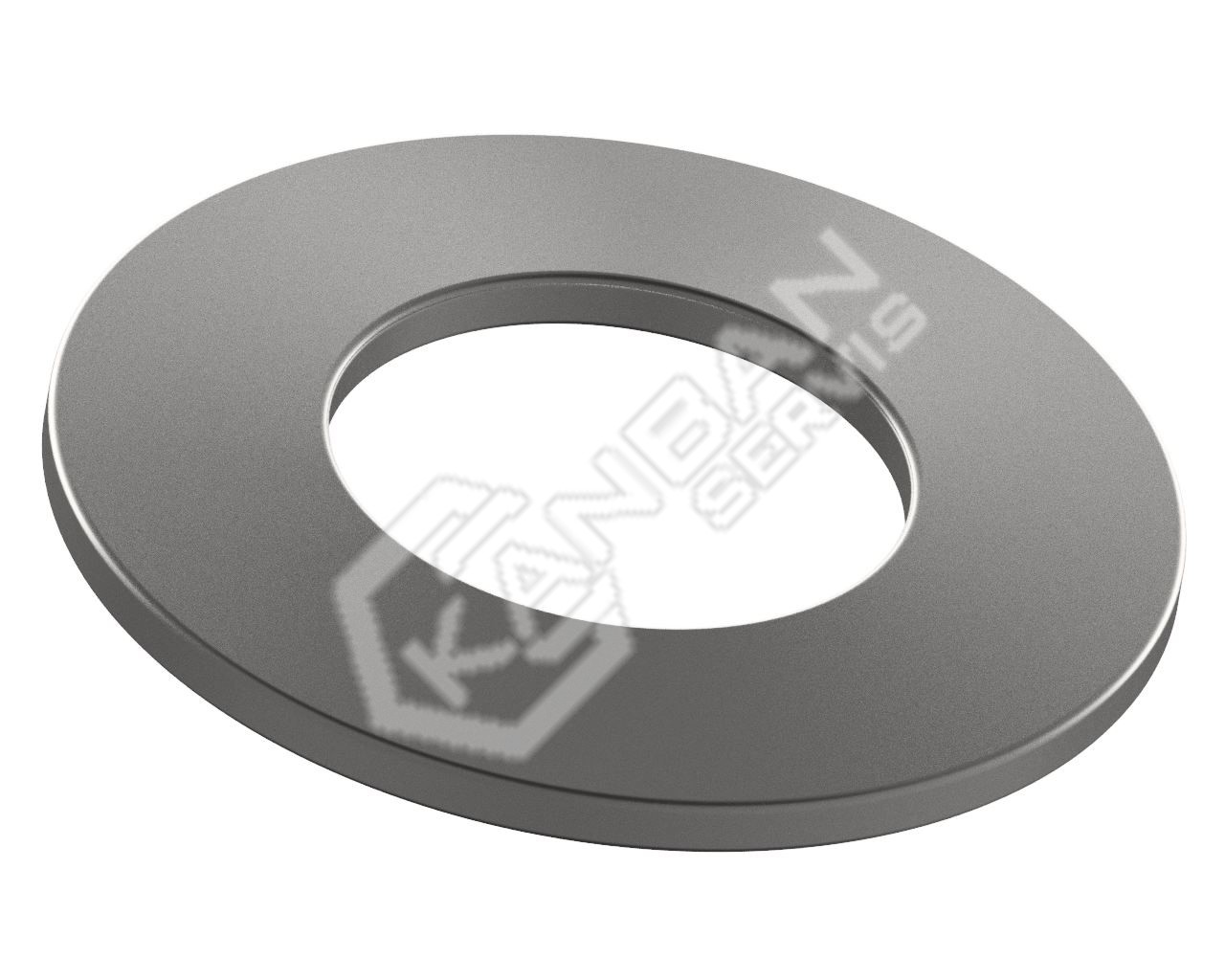

Talířová pružina DIN 2093 St pr.20,0x10,2x1,1
Cena po registraci:0,92 Kč s DPH
Skladem externě

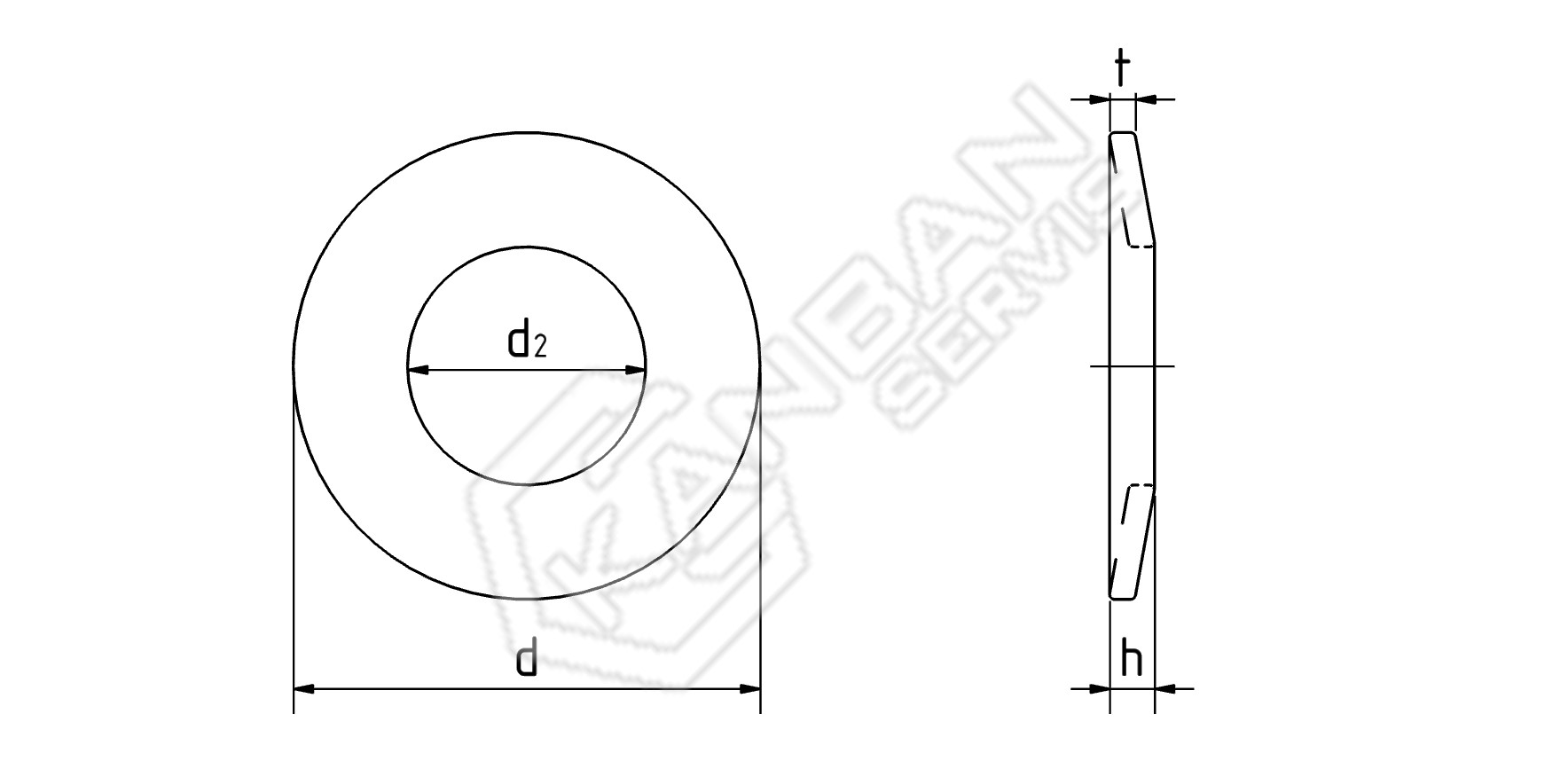

| Rozměry dle DIN | rozměry v mm | ||||||
| Průměr d | 8 | 10 | 12,5 | 14 | 16 | 18 | 20 |
| d2 | 4,2 | 5,2 | 6,2 | 7,2 | 8,2 | 9,2 | 10,2 |
| t | 0,4(0,3) | 0,5(0,4) | 0,7(0,5) | 0,8(0,5) | 0,9(0,6) | 1(0,7) | 1,1(0,8) |
| h | 0,6(0,55) | 0,75(0,7) | 1(0,85) | 1,1(0,9) | 1,25(1,05) | 1,4(1,2) | 1,55(1,35) |
| Průměr d | 22,5 | 25 | 28 | 31,5 | 35,5 | 40 | 45 |
| d2 | 11,2 | 12,2 | 14,2 | 16,3 | 18,3 | 20,4 | 22,4 |
| t | 1,25(0,8) | 1,5(0,9) | 1.5(1) | 1,75(1,25) | 2(1,25) | 2,25(1,5) | 2,5(1,75) |
| h | 1,75(1,45) | 2,05(1,6) | 2,15(1,8) | 2,45(2,15) | 2,8(2,25) | 3,15(2,65) | 3,5(3,05) |
| Průměr d | 50 | 56 | 63 | 71 | 80 | 90 | 100 |
| d2 | 25,4 | 28,5 | 31 | 36 | 41 | 46 | 51 |
| t | 3(2) | 3(2) | 3,5(2,5) | 4(2,5) | 5(3) | 5(3,5) | 6(3,5) |
| h | 4,1(3,4) | 4,3(3,6) | 4,9(4,25) | 5,6(4,5) | 6,7(5,3) | 7(6) | 8,2(6,3) |
Hodnoty v závorce platí pro provedení ~B
Jiné/speciální rozměry dle názvu nemusí být v tabulce.
| ČSN | 021731 |
| DIN | 2093 |
| Povrch/Materiál | Bez úpravy |
| Průměr | 10,2 |
| Výška | 1,1 |
| 3D velikost | 0,03 |
| Vnějsí průměr | 20,0 |
Technické parametryParametry
